VENTOSAS WIRTH OKTOPUS
VENTOSAS WIRTH OKTOPUS

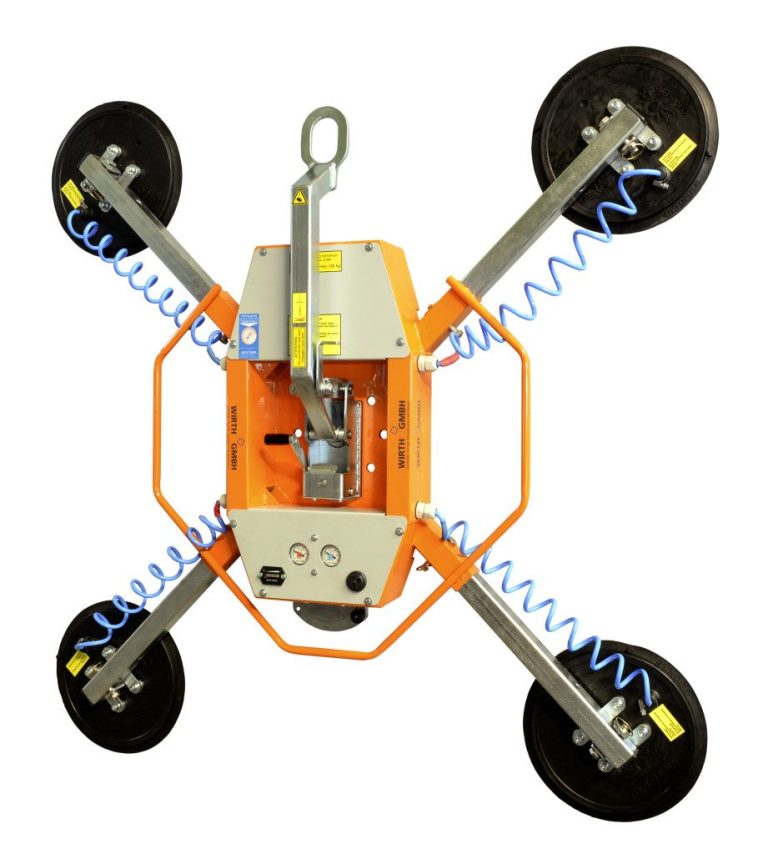

N 400-300
Carga útil máxima 4 ventosas de Ø 300 mm horizontales hasta 400 kg
4 ventosas de Ø 300 mm verticales hasta 300 kg
Peso Según la configuración aprox. 35 - 45 kg
Ventosas 4 uds. Ø 300 mm
Generación de vacío Bomba de vacío eléctrica
Funcionamiento Palanca de mando en el aparato
Sistema de vacío Sistema de vacío de doble circuito para uso en obra
Presión nominal sistema neumático -0,65 bar
Alimentación Sistema de batería de 24 V CC
Equipamiento opcional Función de soplado
Equipamiento opcional Caja de transporte
Movimientos Elevación y descenso: mediante el gancho de la grúa
Giro horizontal: en el gancho de la grúa, manualmente 360°
Giro del marco de succión: manualmente 360°, bloqueable cada 45°
Inclinación del marco de succión: manualmente, 0-90
NL 400
Carga útil máxima 4 ventosas de Ø 400 mm hasta 400 kg
Peso aprox. 45 kg
Ventosas 4 uds. Ø 400 mm
Generación de vacío Bomba de vacío eléctrica
Funcionamiento Palanca de mando en el aparato
Sistema de vacío Sistema de vacío de doble circuito para uso en obras
Presión nominal sistema neumático -0,65 bar a -0,73 bar
Alimentación Sistema de batería de 24 V CC
Equipamiento opcional - Sistema de soplado
- Brazo de grúa con cilindro de descenso hidráulico
Movimientos Elevación y descenso: mediante el gancho de la grúa
Giro horizontal: en el gancho de la grúa, manualmente 360°
Giro del marco de succión: manualmente 360°, bloqueable cada 90°
Inclinación del marco de succión: manualmente 0-90

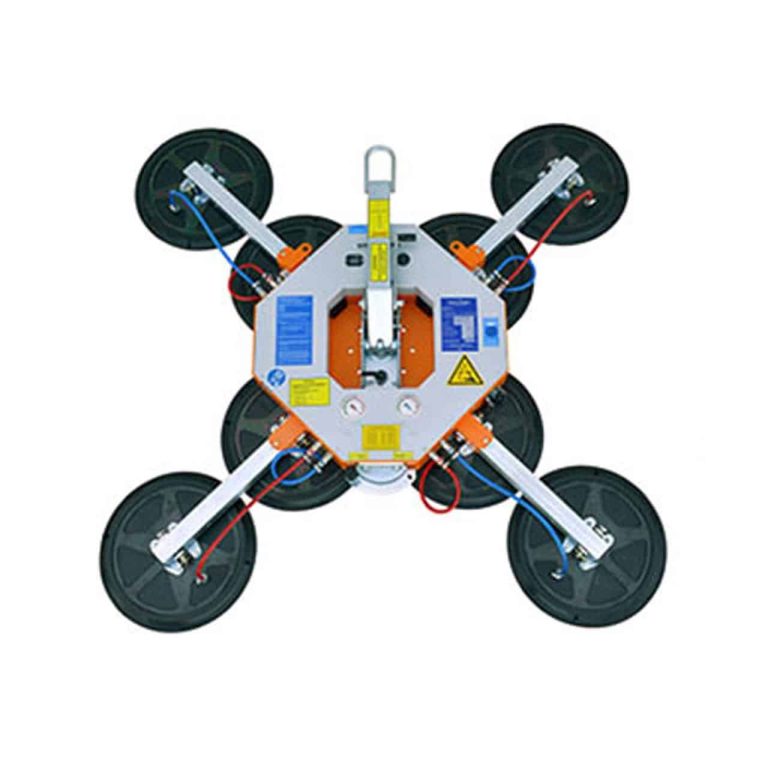

N 800
Carga máxima de trabajo: vidrios planos: 400/600/800 kg (4/6/8 ventosas Ø 400 mm)
vidrios curvos cóncavos/convexos: 320 kg (14 ventosas Ø 200 mm)
Peso propio: para vidrios planos: según número de ventosas y brazos de extensión: 60 a 90 kg
para vidrios curvos cóncavos/convexos: 90 kg
Elevación/descenso: mediante minigrúa, grúa de carga para camión, carretillas elevadoras de alcance variable
Movimientos del marco de ventosas
Girar: 360°
Inclinar: 90°, opcional con función de bloqueo en incrementos de 18°
Ventosas: 4/6/8 uds. Wirth Ø 400 mm respectivamente 14 uds. Diámetro de la boquilla 200 mm
Generación de vacío: bomba de vacío
Alimentación: batería de 24 V
Funcionamiento: válvulas de seguridad de accionamiento manual / cuadro de mandos en el aparato con o sin mando a distancia por cable / mando a distancia por radio
Color: RAL 2011 (naranja intenso), RAL 9006 (aluminio blanco)

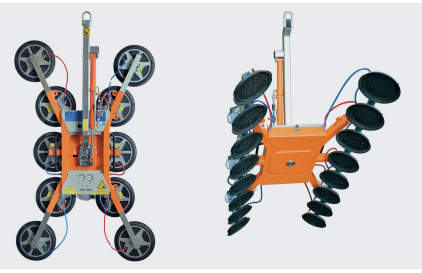

KN 1000
Carga útil máxima 10 ventosas de Ø 400 mm hasta 1.000 kg (cristales planos)
16 ventosas de Ø 280 mm hasta 800 kg (cristales planos y curvados)
Peso en función del equipamiento aprox. 90 kg - 180 kg
Ventosas 10 uds. de Ø 400 mm y 16 uds. Ø 280 mm
Generador de vacío con bomba de vacío eléctrica
Manejo mediante palanca de mando en el aparato
Sistema de vacío de doble circuito para uso en obra
Presión nominal del sistema neumático: -0,65 bar
Alimentación eléctrica: sistema de batería de 24 V CC
Equipamiento opcional: brazo de grúa con cilindro hidráulico de descenso
- función de soplado
- mando a distancia por cable
- mando a distancia por radio
- preparación del aparato básico para el funcionamiento de un equilibrador de contrapeso
Equipamiento opcional: adaptador para la manipulación de cristales curvados (R => 2.000 mm)
- carro de transporte grande con adaptador para carretilla elevadora
- carro de transporte pequeño, de dos piezas
Movimientos Elevación y descenso: mediante el gancho de la grúa
Rotación horizontal: en el gancho de la grúa, manualmente 360°
Rotación del marco de succión: manualmente 360°, bloqueable cada 45°
Inclinación del marco de succión: manualmente 0-90°, opcionalmente con función de bloqueo en incrementos de 18°
CC 600
Límite de carga de trabajo: Vidrios planos: 600 kg (8 ventosas de Ø 300 mm en el dispositivo)
Vidrios curvados convexos: 450 kg (12 ventosas de Ø 280 mm en el dispositivo)
Vidrios curvados cóncavos: 600 kg (12 ventosas de Ø 280 mm en el dispositivo)
Peso propio: aprox. 145 kg con marco de ventosa para vidrios planos y 8 ventosas de Ø 300 mm
aprox. 170 kg con marco de ventosa para vidrios curvados y 12 ventosas Ventosa Ø 280 mm
Elevación/descenso: mediante minigrúa, grúa pick & carry, grúa de carga para camión, carretillas elevadoras de alcance variable
Movimientos del bastidor de ventosas
Girar: 360°
Inclinar: 0 - 120°
Girar: ± 35°
Movimientos del adaptador para camión
Desplazador lateral: ± 100 mm izquierda/derecha
Pluma principal telescópica: 300 mm adelante/atrás
Ventosas: 8 uds. Wirth Ø 300 mm o 12 uds. Wirth Ø 280 mm, otras ventosas bajo pedido
Generación de vacío: Bomba de vacío
Suministro de energía: Caja de batería de intercambio rápido, batería recargable, 24 V
Funcionamiento: Control remoto por radio
Color: RAL 2011 (naranja intenso), RAL 9006 (aluminio blanco)
